RXT-4100+ OTDR Testmodul for RXT-1200

1310/1550/1625nm 45/45/45dB

Varenr: VX-Z07-22-244P
Alt. varenr: Z07-22-244P
Datablad / mer produktinformasjon
BeskrivelseTeknisk infoTilbehør
Beskrivelse

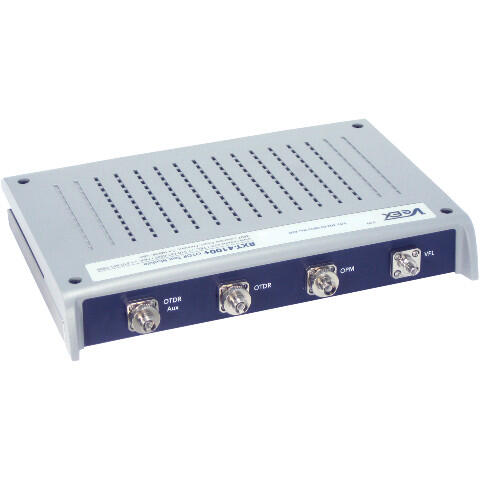

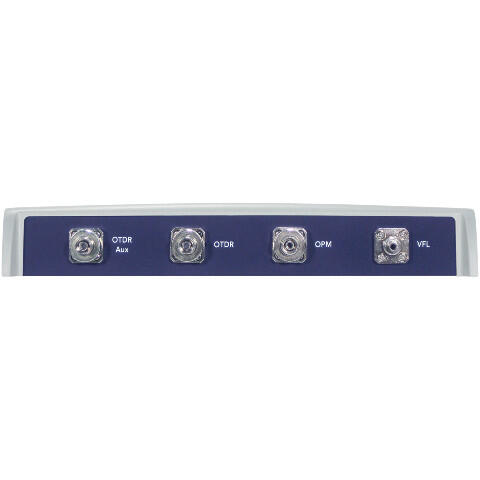

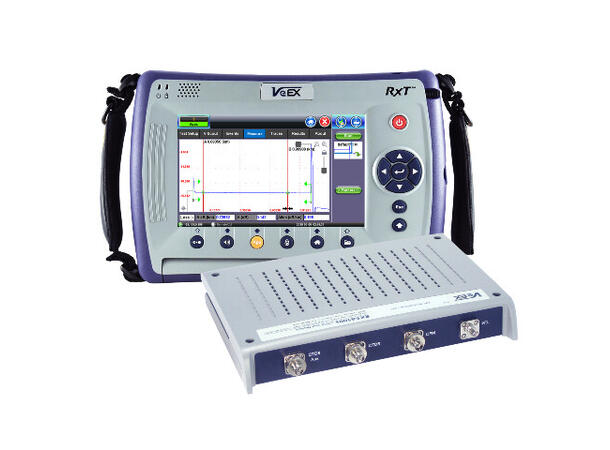

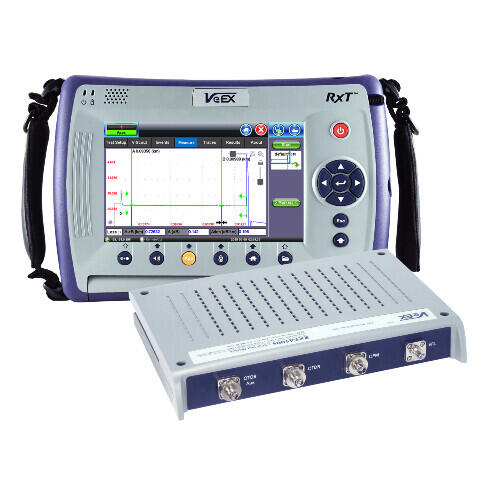

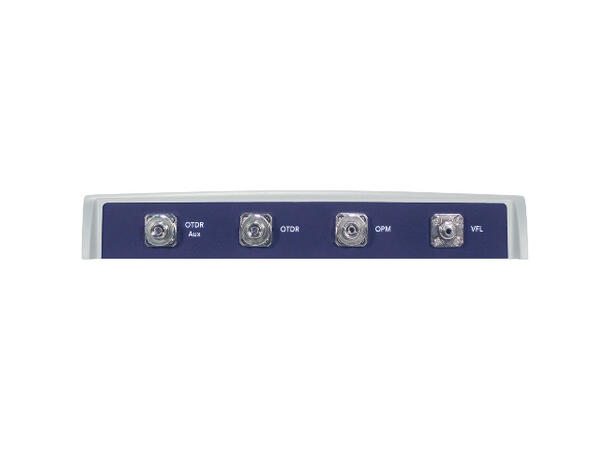

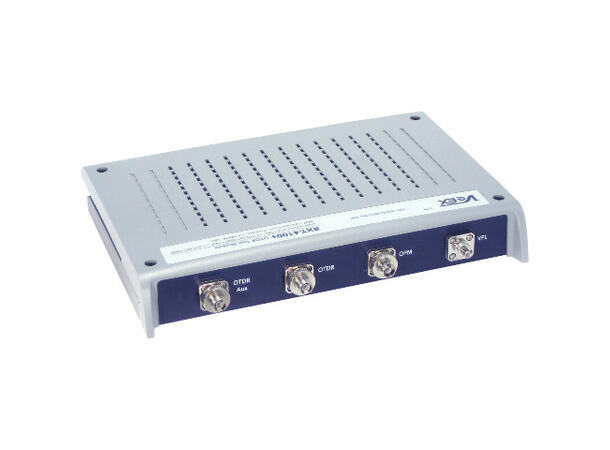

RXT-4100+ OTDR Module

RXT-4100+ OTDR Module fra VeEX er markedets mest avanserte feltbærbare OTDR-løsning, utviklet for RXT-1200-plattformen. Med opptil 500 000 datapunkter og 3 cm oppløsning, gir den ekstremt presis karakterisering av fiberoptiske nettverk. Modulen kombinerer OTDR, OPM, lyskilde og VFL i én enhet, og støtter både multimode og singlemode testing. Den er ideell for installasjon, feilsøking og dokumentasjon av moderne høyhastighetsnettverk, inkludert FTTA, PON, metro og long-haul.

Produktets egenskaper

  • Opptil 500 000 datapunkter med 3 cm oppløsning
  • Multimode og singlemode OTDR med flere bølgelengder
  • Innebygd G.657 launch fiber for nærende analyse
  • Smart Link Mapping (V-Scout) og manuell testprofiltilpasning
  • Integrert OPM, VFL og lyskilde med WaveID
  • Fiberizer® Cloud og Desktop+ for avansert analyse og rapportering
  • Robust design med 7” berøringsskjerm og GPS-alternativ

Produktspesifikasjoner

  • Bølgelengder: 850/1300 nm (MM), 1310/1490/1550/1625/1650 nm (SM)
  • Dynamisk rekkevidde: opptil 50 dB (avhengig av konfigurasjon)
  • Event dead zone: ned til 0.8 m
  • Sampling oppløsning: 0.03–16 m
  • Reflektansnøyaktighet: ±2.0 dB
  • OPM måleområde: -65 til +10 dBm (standard), opptil +25 dBm (CATV)
  • VFL: 650 nm, 1 mW, rekkevidde opptil 5 km
  • Grensesnitt: USB, Ethernet, Wi-Fi, Bluetooth, 3G (valgfritt)
  • Driftstemperatur: -10 °C til +50 °C
  • Størrelse (modul): 208 x 155 x 30 mm, Vekt: 650 g

Produktanvendelse

  • Installasjon og feilsøking av FTTH, PON og metro-nettverk
  • Karakterisering av fiber i mobilnett (FTTA, backhaul)
  • Dokumentasjon og sertifisering av fiberinstallasjoner
  • Bruk i datasentre, operatørnettverk og feltarbeid

OBS: Denne kan ikke brukes uten RXT1200, kun tilleggsmodul!

Teknisk info

Produktinformasjon

Måleområde Inntil 250 km
Bølgelengder
  • 1310 nm
  • 1310/1550/1625 nm
  • 1550 nm
  • 1625 nm
Andre egenskaper Testmodul for RXT-1200
Produktklassifisering/tollkoder HS: 90304000
