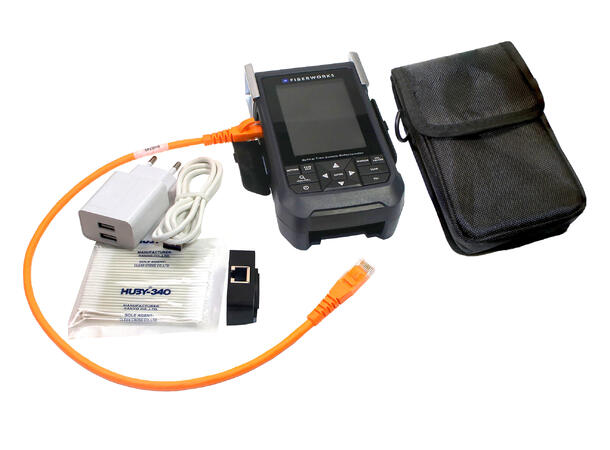

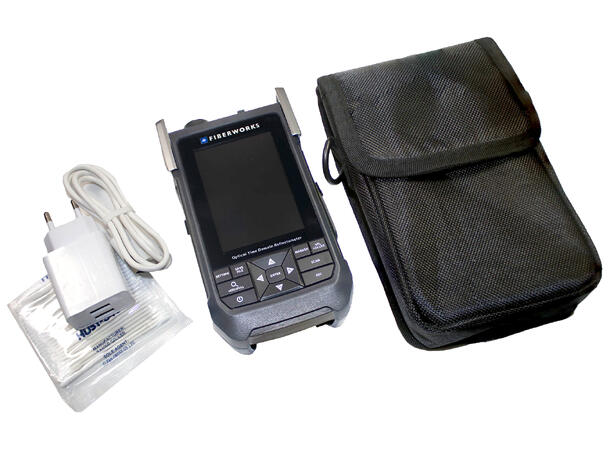

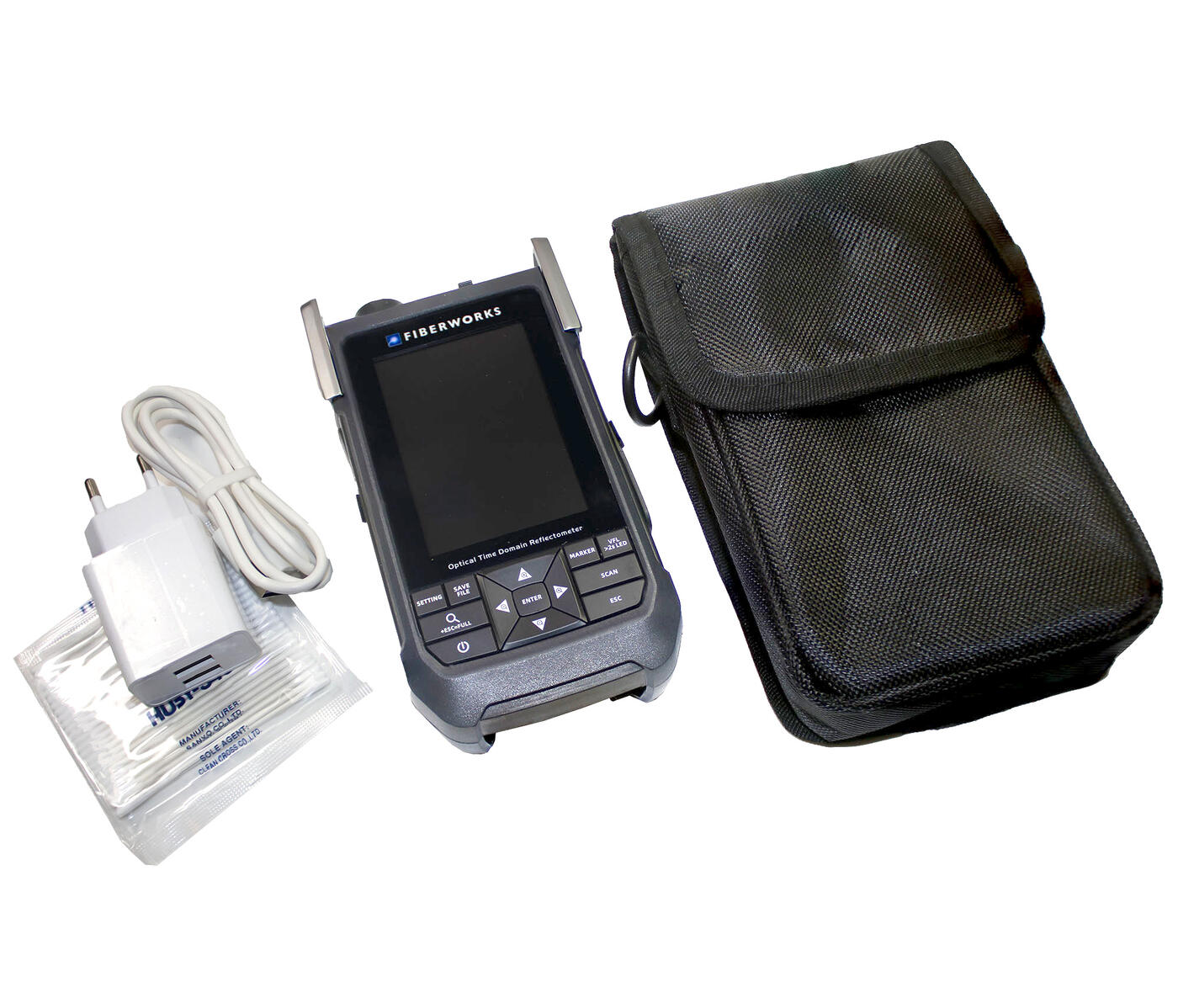

TB-700 OTDR – Kompakt alt-i-ett testinstrument for fiberinstallasjon og feilsøking

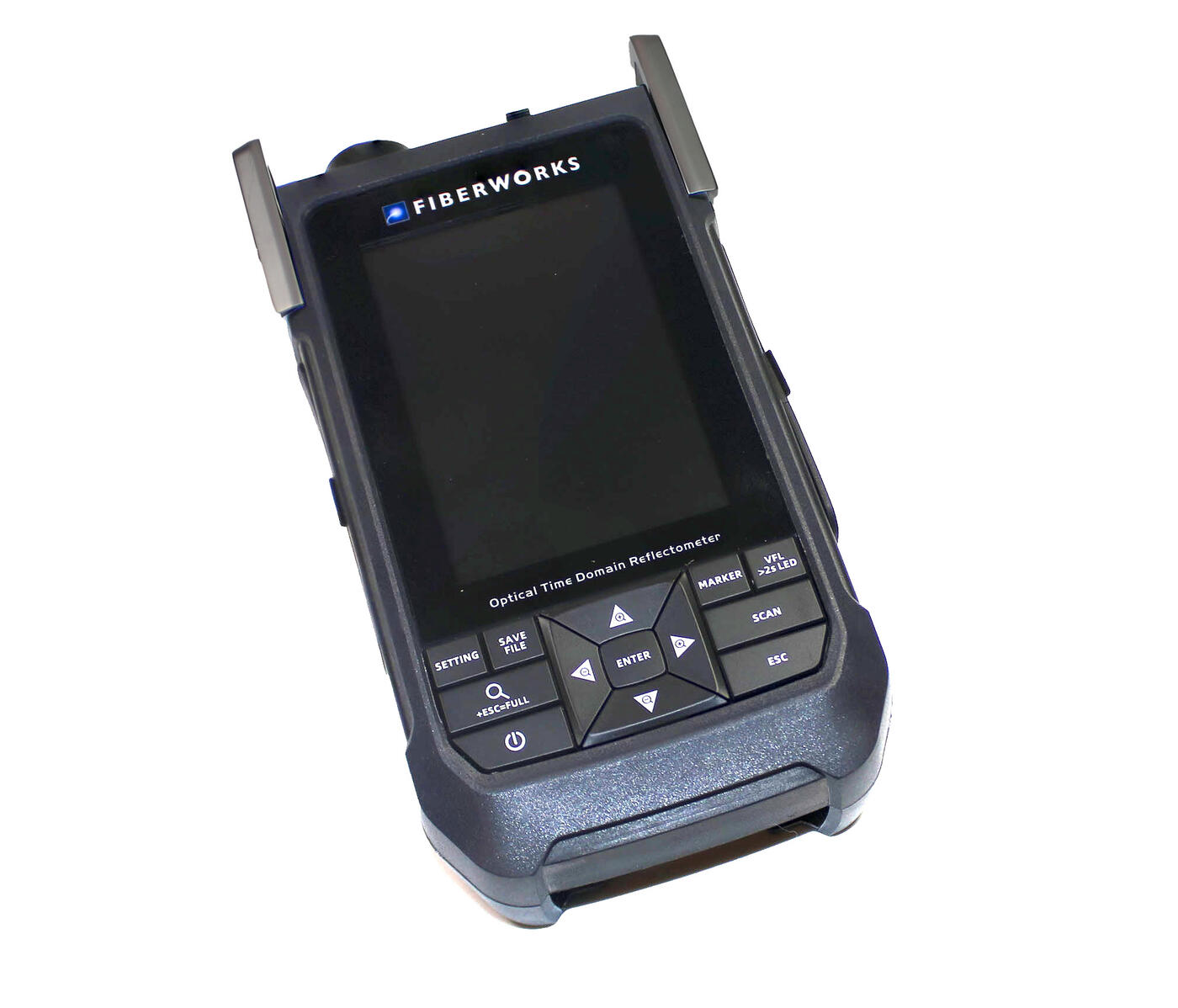

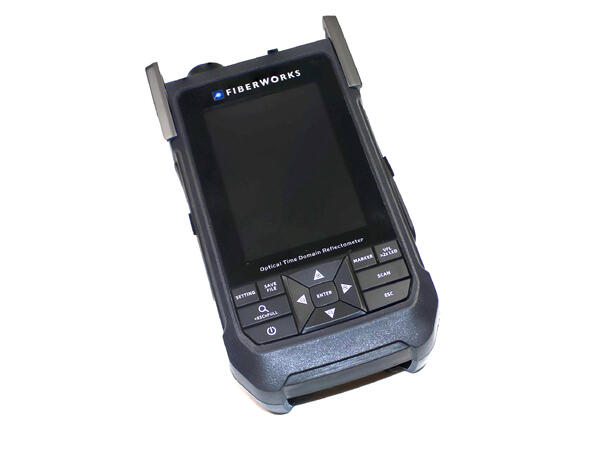

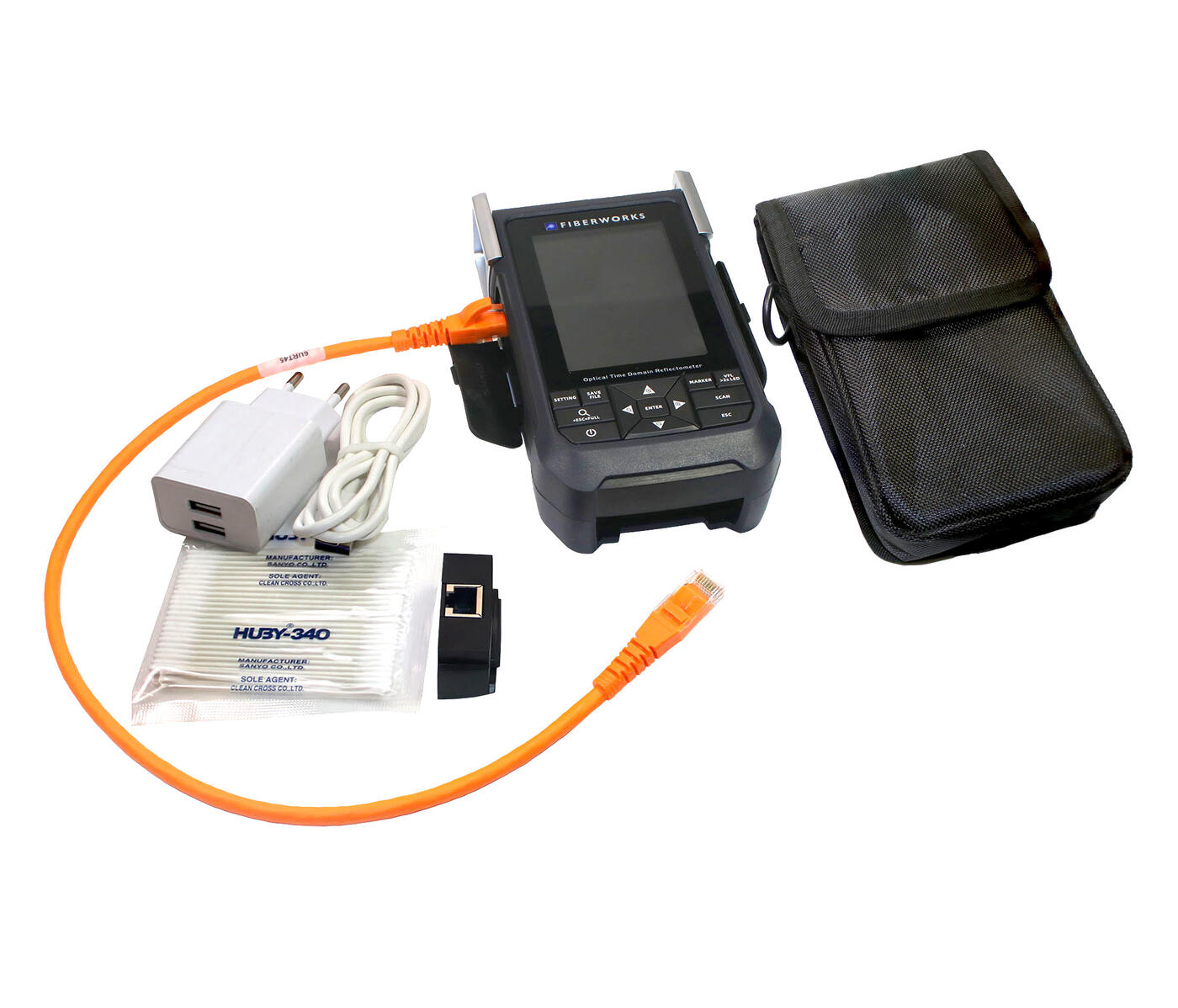

TB-700 OTDR er et multifunksjonelt fiberoptisk testinstrument utviklet for installatører, entreprenører, driftspersonell og teknikere som ønsker raske og presise målinger i én kompakt enhet. Instrumentet kombinerer OTDR, optisk effektmåler (OPM), optisk lyskilde (OLS), visuell feillokalisator (VFL), optisk linkanalyse (OLA SE) samt kobberkabeltesting i ett robust håndholdt format. Med dynamisk måleområde på opptil 22 dB og rekkevidde på opptil 80 km kan TB-700 brukes både ved installasjon, dokumentasjon og feilsøking av fiberoptiske nett. Instrumentet tilbyr rask identifisering av skjøter, kontakter, splittere og fiberbrudd, samtidig som den integrerte optiske effektmåleren og lyskilden gjør det mulig å utføre komplette dempningsmålinger uten ekstra utstyr. Den intuitive 3,5" fargeskjermen, innebygde lagringsmuligheten og lange batteritiden gjør TB-700 til et ideelt verktøy for daglig arbeid i aksessnett, bedriftsnett, datasentre og FTTH-installasjoner.

Produktegenskaper

• Alt-i-ett instrument med OTDR, OPM, OLS, VFL og OLA SE
• Optisk linkanalyse med PASS/FAIL-evaluering
• Innebygget VFL på 10 mW for fiberidentifikasjon og feilsøking
• Optisk effektmåler for flere bølgelengder
• Integrert optisk lyskilde for dempningsmåling

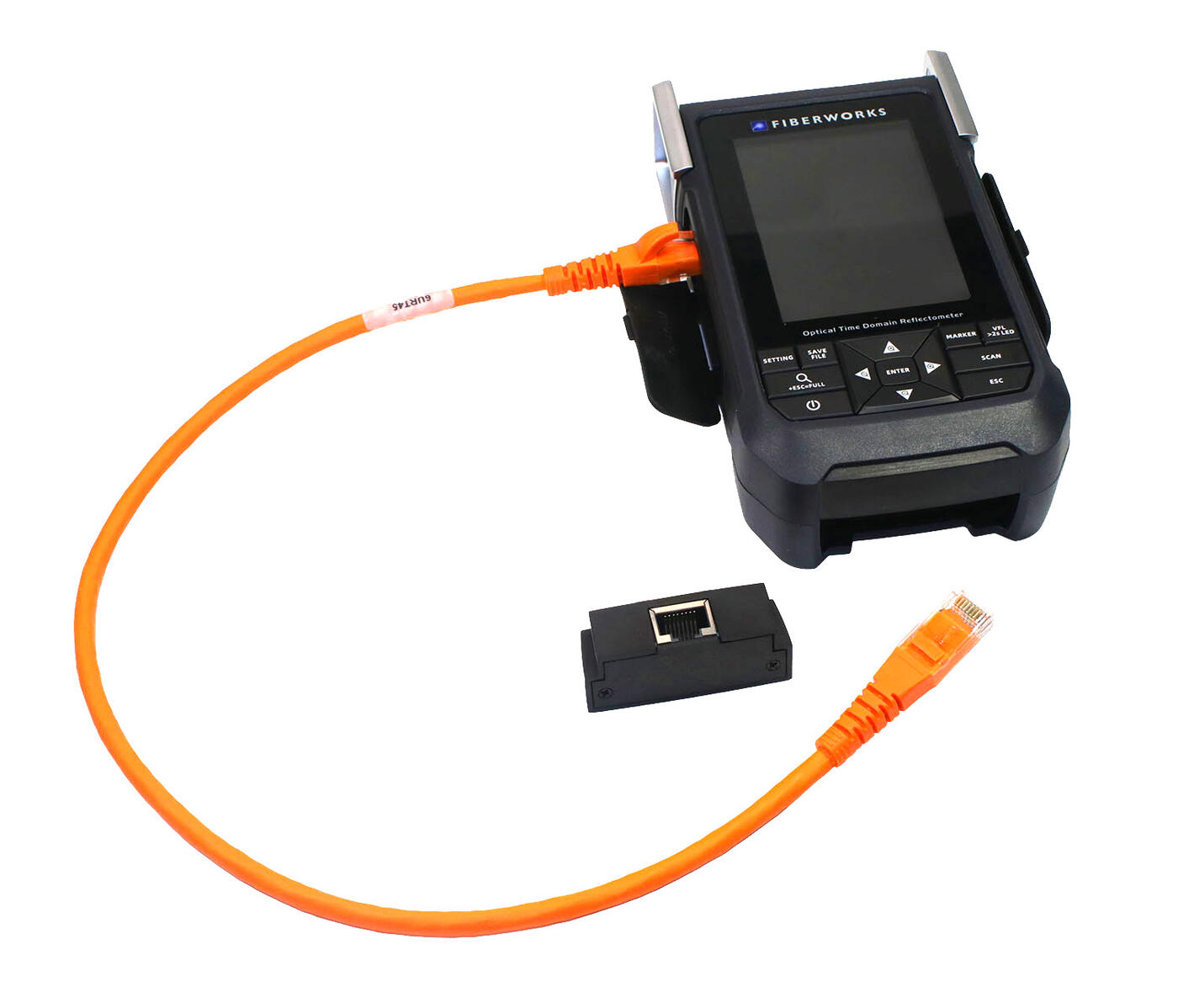

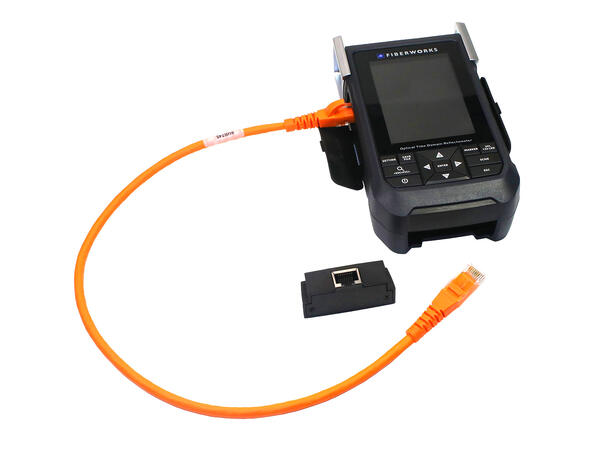

• RJ45 parkabel- og distansetesting for kobberkabler
• Mulighet for lagring av måleresultater i internt minne eller TF-kort
• Kompakt og robust design med lav vekt
• USB Type-C for lading og dataoverføring
• Innebygd batteribank på 5000 mAh

Tekniske spesifikasjoner

• Bølgelengder OTDR: 1310 / 1550 nm
• Dynamisk måleområde: 22 / 20 dB
• Maksimal måledistanse: 80 km
• Pulsbredde: 5 ns – 20 µs
• Hendelsesdødsone: 1 m
• Dempningsdødsone: 7 m
• OPM område: +26 til -50 dBm
• OPM bølgelengder: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm
• VFL: 10 mW, 2,5 mm universalkontakt
• Strømforsyning: 3,7 V / 5000 mAh batteri
• Driftstemperatur: 0 til +50 °C
• Mål: 160 x 85 x 38 mm
• Vekt: ca. 430 g

Produktanvendelse

• Installasjon og sertifisering av fiberoptiske nettverk
• Feilsøking av fiberbrudd og høye dempningsverdier
• Kontroll av skjøter, kontakter og splittere
• Måling av optisk effekt og signaltap
• FTTH-, FTTx- og aksessnett
• Datasentre og bedriftsnettverk
• Vedlikehold og drift av eksisterende fibernett
• Testing av RJ45-kabler og parkabelinstallasjoner
