| Oppbygning | Tørr kabel for forlegging ute i rør eller for innendørs distribusjon.
Applikasjon og oppbygning

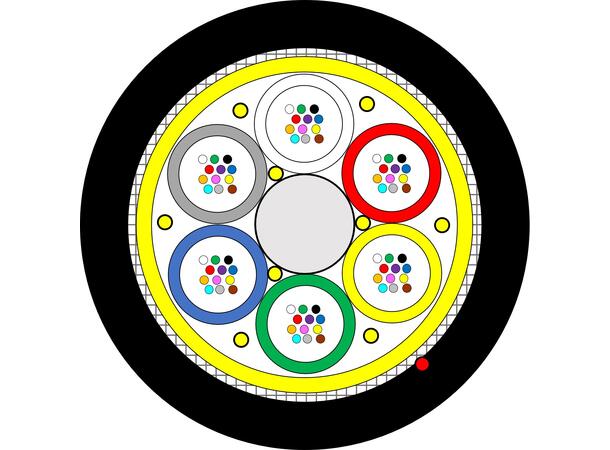

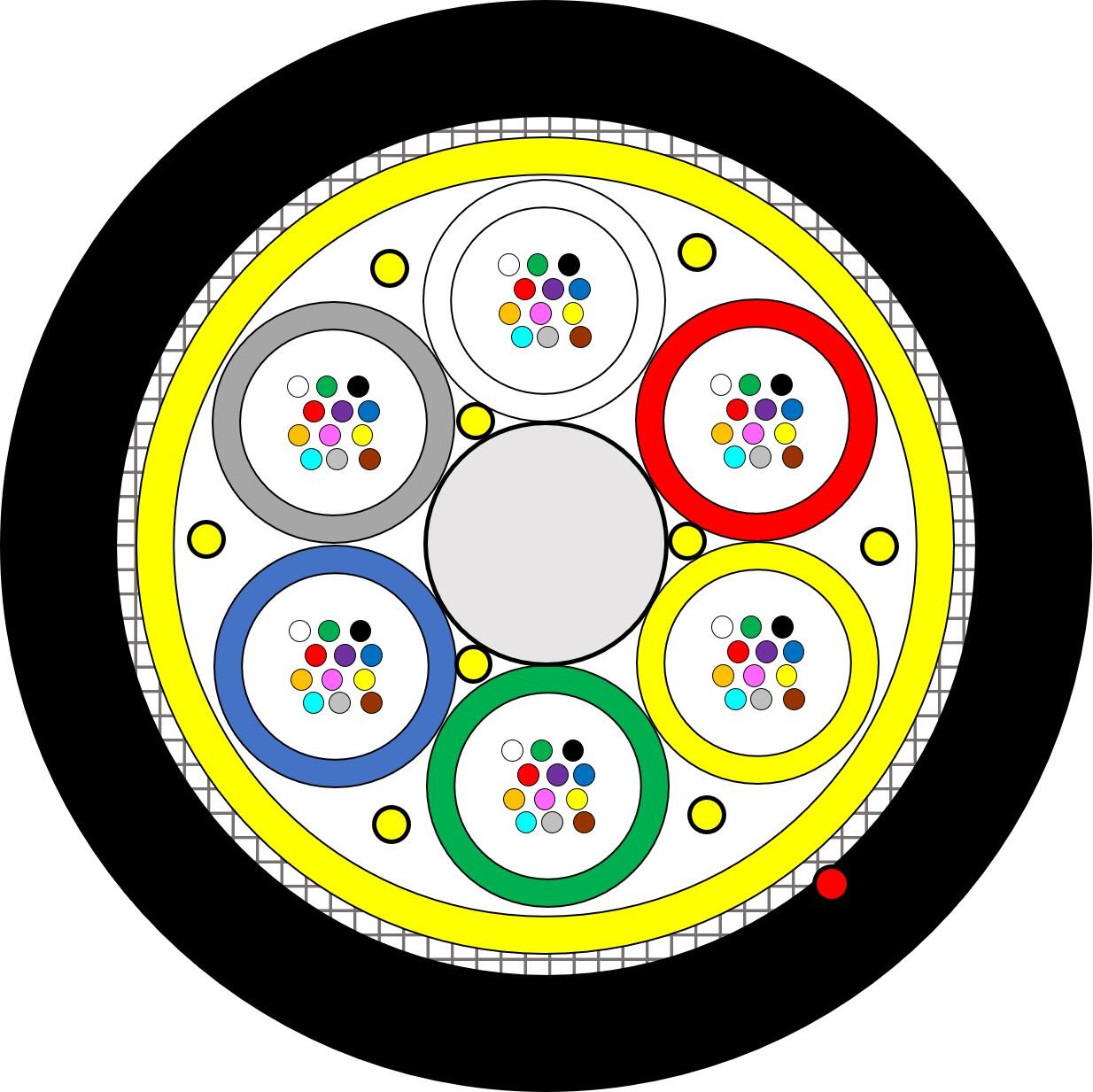

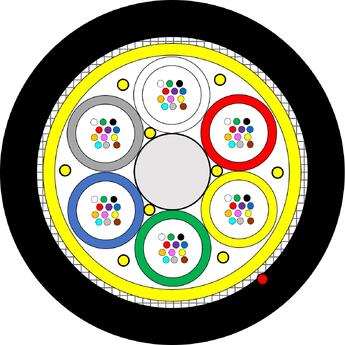

| Kabeltype | GJYF6H-12 ~ 144 G.657.A1 | | Oppbygning |
- Mikro sheath fibertuber med 12 optiske fibre og vannblokkerende garn (uten gel)
- Sentralt strekkelement: FRP
- Aramidgarn med vannblokkerende garn
- Glassgarn med vannblokkerende garn, gnagerbeskyttet
- Ytterkappe: LSZH, Sort, UV resistent, en rivetråd under kappe
| | Temperatur | Lagring | -40°C til +70°C | | Installasjon | -20°C til +50°C | | Drift | -40°C til +70°C | | CPR ytelse | Dca-s2,d2,a1 | | Standarder | IEC60793-1, IEC60793-2, IEC60793-4 |
Dimensjoner
| Antall fiber | / | 12 | 24 | 48 | 96 | 144 | | Micromoduler x fiber | / | 1x12 | 2x12 | 4x12 | 8x12 | 12x12 | | Mikromoduler / fyllstrenger | / | 1/3 | 2/2 | 4/0 | 8/0 | 12/0 | | Ytre diameter | mm | 6.7 | 8.3 | 10.3 | | Vekt/km | kg | 44 | 70 | 100 |
Mekaniske egenskaper
| Maksimalt strekk | Installasjon | 720~750N | | Permanent | =250N | | Sammentrykning / 10cm | Installasjon | 1000N | | Permanent | =300N | | Bøyeradius | Installasjon | 20x kabel Ø | | Permanent | 10x kabel Ø |
Merking
| Farge fiber og fibertuber | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | | Hvit | Rød | Gul | Grønn | Blå | Grå | Brun | Sort | Violet | Turkis | Oransje | Rosa | | | | | | | | | | | | | |
Optiske Fiber Egenskaper
| Standard | ITU-T G.657.A1 | | Optisk | Fiber dempning | @1310nm <= 0.36 dB/km | @1550nm <= 0.22 dB/km | | Mode felt diameter | @1310nm 8.8 ±0.4µm | @1550nm 10.4± 0.6 µm | | Zero dispersion bølgelengde | 1300~1324nm | | Zero dispersion slope | 0.092 ps/nm² ·km | | Polarization mode dispersion (PMD) | 0.2 ps/vkm | Macro bending loss
.. 100 turns, Ø50 mm
.. 10 turns, Ø30 mm
.. 1 turn, Ø20 mm | @1550 nm
<=0.035 dB
<=0.2 dB
<=0.3 dB | @1625 nm
<=0.035 dB
<=0.5 dB
<=1.0 dB | | Cut-off wavelength | 1260nm | | Geometri | Ytre diameter | 245 ± 15 µm | | Cladding diameter | 125 ± 1.0 µm | | Core/clad concentrinity error | 0.6 µm | | Cladding non-circularity | 1.0 % | | Mekanisk | Proof stress | 0.69 Gpa |
|
