FX92 Optisk kanalsjekker for DWDM C-bånd 191,00 - 196,25 THz

FX92 Optisk kanalsjekker for DWDM

C-bånd 191,00 - 196,25 THz

Varenr: VX-FX92-SCA
Alt. varenr: Z06-09-002P
BeskrivelseTeknisk info
Beskrivelse

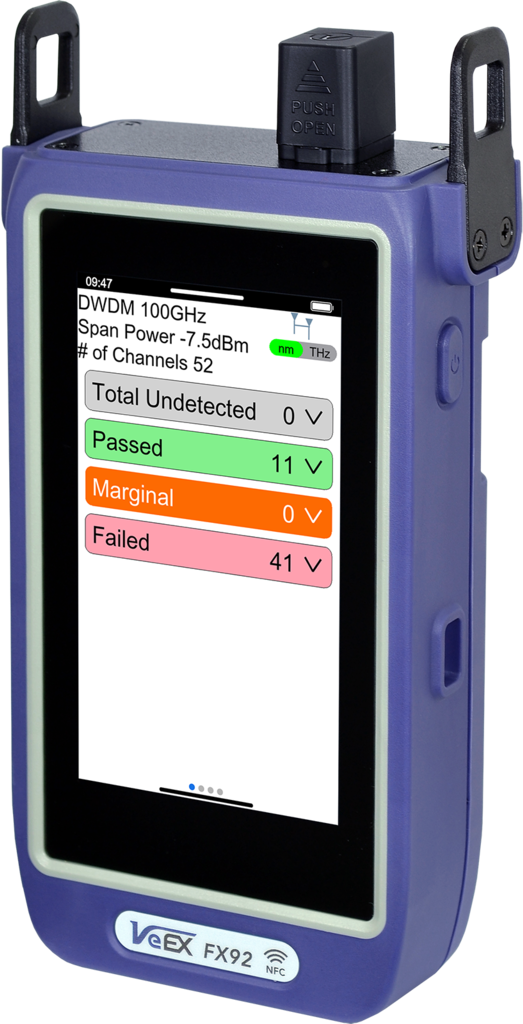

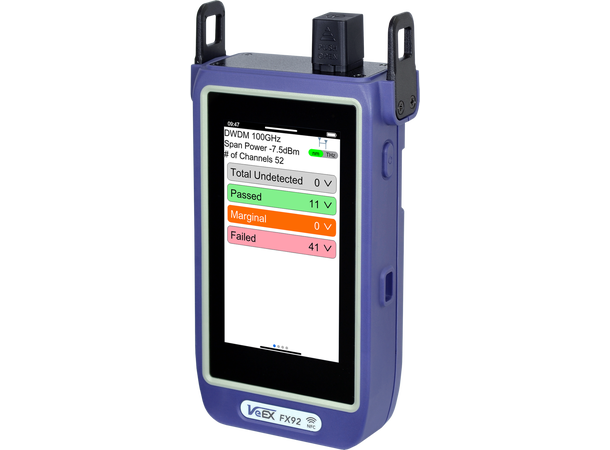

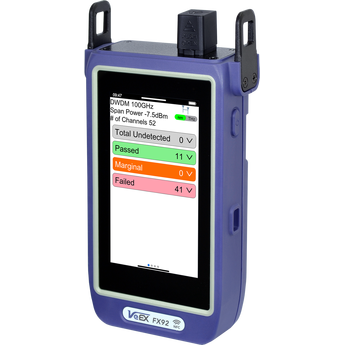

VeEX FX92 DWDM Optical Channel Checker

VeEX FX92 er en avansert og brukervennlig optisk kanaltester utviklet for effektiv verifikasjon og vedlikehold av DWDM-nettverk i C-båndet. Med lynrask skannehastighet og fire intuitive visningsmoduser gir FX92 full oversikt over kanalytelse og signalstyrke. Den robuste, håndholdte designen og støtte for HTML- og PDF-rapportering gjør den ideell for feltbruk. FX92 støtter også NoApp®-skytjeneste for umiddelbar deling av testresultater via NFC og QR. Dette er det perfekte verktøyet for teknikere som krever nøyaktighet, hastighet og pålitelighet i krevende miljøer.

Egenskaper

  • Skanner alle DWDM-kanaler i C-båndet på under 1 sekund
  • Fire visningsmoduser: Sammendrag, Fliser, Stolpediagram og Tabell
  • Aktiv kanaloppdagelse og 2-kanals nivå-sammenligning
  • Programmerbare Pass/Fail-grenser og kanalplaner
  • Testpunktdempingskompensasjon og Max Hold-funksjon
  • Støtte for HTML- og PDF-rapportgenerering
  • Kompatibel med NoApp®-skytjeneste (NFC og QR)

Spesifikasjoner

  • Frekvensområde: 191.00 – 196.25 THz
  • Bølgelengdeområde: 1569.59 – 1527.60 nm
  • Oppløsning: 0.01 nm
  • DWDM kanalraster: 100 GHz (50 GHz valgfritt)
  • Frekvensnøyaktighet: ±6.25 GHz
  • Inngangseffekt per kanal: -40 til 0 dBm
  • Effektmåleoppløsning: 0.1 dB
  • Relativ effektmålenøyaktighet: 0.9 dB
  • Maks. total effekt: 24 dBm

Anvendelsesområder

  • Verifikasjon og vedlikehold av DWDM-nettverk
  • Feilsøking og ytelsesanalyse i felt
  • Installasjon og idriftsetting av optiske systemer
  • Service og inspeksjon av C-bånd-kanaler
  • Dokumentasjon og rapportering av testresultater



Valgt konfigurasjon

Z06-09-002P FX92 100GHz DWDM C-Band Optical Channel Checker, CH11-62
Z66-00-189G Universal 2.5mm Interface (Keyed*) with one Field Replaceable Optical Connector Protector - APC Polish
F99-00-177G SC/APC Adaptor for Universal Interface (Keyed*)
Z66-00-196G Dust Cover Kit for Optical Connector Protector
Z66-00-106G Wi-Fi and Bluetooth for Remote Control and File Transfer
D03-00-001P 1 Year Standard Warranty from initial purchase



Se produktvideo om FX92 Next-Gen DWDM Optical Channel Checker



Teknisk info

Produktinformasjon

Produktklassifisering/tollkoder HS: 90314990
