Når man skal benytte MPO-konnetorer bør man ta høyde for følgende:
- Fiberantall
- Fibertype
- Kjønn
- Polaritet
Fiberantall

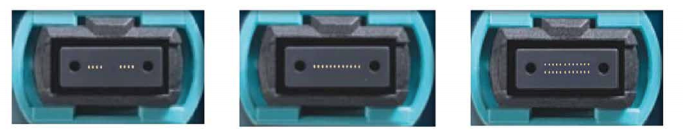

MPO-konnektorer har etterhvert kommet i utgaver med mange forskjellige antall fiber. Bildene over viser eksempler med 8, 12, 16 og 24 fiber. Dette kalles gjerne for Base-8, Base-12, Base-16 og Base-24.
Konnektorer med 8 og 12 fiber kan brukes mot hverandre, men man får da selvsagt bare 8 gjennomgående fibertråder. Ellers må man passe på at man bare bruker konnektorer med samme fiberantall mot hverandre.
Fibertype
Multimodus MPO-konnektorer og kabler for OM2, OM3, OM4 og OM5 går om hverandre og kan brukes etter hverandre i et MPO-system. Her er det bare bitraten og avstanden som avgjør hvilken fiberklasse man bør benytte.
Vi tilbyr MPO-kabler med OM3, OM4 og OM5. OM5 støtter båndbredde fra 850nm til 953nm og benyttes i SWDM-applikasjoner (Short Wavelength Division Multiplexing).
Singlemodus MPO-konnektorer er alltid vinklet, litt tilsvarende APC-konnektorer for simplex og duplex. De kan derfor aldri brukes mot multimodus MPO-konnektorer. G.657.A1/A2 kan brukes sammen med G.652.D.
Kjønn
MPO-konnektorer med styrepinner kalles hann (male) og uten styrepinner kalles hunn (female). En MPO-kobling må alltid gå mellom hann og hunn for å sikre at fiberkjernene treffer hverandre.
Kobling av to hunn-kontakter er teknisk sett mulig, men gir vanligvis svært dårlig forbindelse og høy demping. Vi anbefaler derfor å benytte riktige kontaktkombinasjoner.

QSFP-tranceivere med MPO-konnektor er alltid hann og må altså ha en kabel med hunn-konnektor. I paneler kan det finnes begge varianter så det er viktig å sjekke dette når man bestiller kabler.
Polaritet
Polariteten til en MPO-kabel eller et MPO-system beskriver hvordan fibrene er sortert i hver ende. For 12-fiber MPO-systemer gjelder følgende:
- Polaritet A beskriver en kabel eller et system der fiber nummer 1 på den ene siden går mot fiber nummer 1 på den andre siden, 2 går mot 2 osv.
- Polaritet B beskriver en kabel eller et system hvor fibrene er "krysset" slik at fiber 1 på den ene siden går mot fiber 12 på den andre siden, 2 går mot 11, 3 mot 10 osv.
- Polaritet C beskriver en kabel eller et system hvor fibrene er parvis krysset slik at fiber 1 på den ene siden går mot fiber 2 på den andre siden, 2 går mot 1, 3 går mot 4, 4 mot 3 osv. Denne polariteten er lite brukt og vi tilbyr vanligvis ikke kabler eller moduler for denne.
Universell polaritet (U1/U2)
For å sikre at nettverket fungerer som det skal, må overføringsporten på den ene siden av en forbindelse kobles til mottaksporten på den andre siden. Dette kan oppnås ved hjelp av ulike polaritetsmetoder, som definert i ANSI/TIA TIA-568.3-E -standarden - Metode-A, Metode-B og Metode-C.
Disse metodene opprettholder polariteten ved å konfigurere spesifikke MPO-kabler og fibersnorer for å imøtekomme parflipping.
For å forenkle logistikk og administrasjon har ANSI/TIA introdusert to nye universelle polaritetsmetoder: U1 og U2.
Fordelen med universell polaritet er at de benytter identiske fibersnorer og MPO-til-LC moduler i begge ender av fiberforbindelsen. Dette reduserer kompleksiteten og forenkler implementering, logistikk og installasjon, i det hele tatt forenkler det vedlikehold av nettverket.
Metodene U1 og U2 benytter begge Type-B MPO(f)-MPO(f) kabler og A-til-B (krysset) dupleks-snorer. Forskjellen mellom de ligger i hvilke adaptere som brukes.
Metode U1 bruker MPO-adapter type-A (opp-til-ned nøkling), mens metode U2 bruker MPO adapter type-B (opp-til-opp nøkling), som illustrert i tabellen nedenfor:
Metode |
Kabel MPO(f) – MPO(f) |
MPO-adapter |
Fibersnor (dupleks) |
U1 |
Metode (polaritet) B |
Type-A (Opp/ned) |
A til B (krysset) |
U2 |
Type-B (Opp/opp) |
Vår anbefalte metode er U1. Metode U2 eller andre metoder er tilgjengelig på forespørsel.
