PON og CWDM/DWDM på samme fiber

Visste du at det går an å kombinere PON (GPON/XGS-PON) og CWDM/DWDM på samme fibertråd?

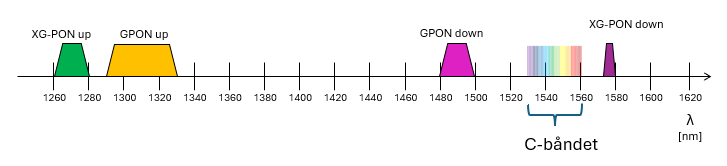

GPON og XGS-PON bruker nemlig bare små deler av det brukbare spekteret i en singelmodus fiber. Så da kan man klemme inn ganske mye når det gjelder CWDM og DWDM på andre bølgelengder, og dermed utnytte fiberen bedre.

DWDM

Det enkleste er kanskje å bruke DWDM. Så lenge man ikke sender TV-signaler på RF overlay (1550 nm) kan man nemlig bruke hele det vanlige C-båndet hvor man vanligvis kjører DWDM:

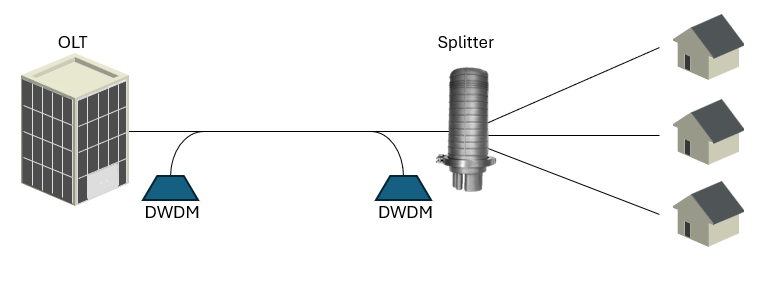

I praksis gjøres dette ved å sette inn DWDM-multipleksere mellom OLT-en og splitteren i et PON-nett:

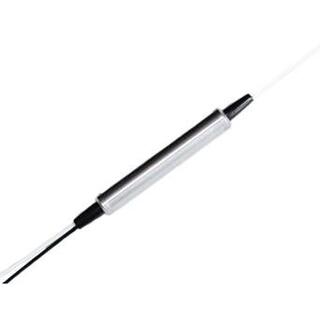

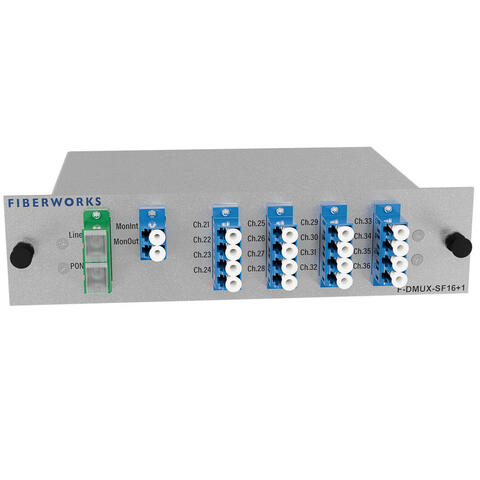

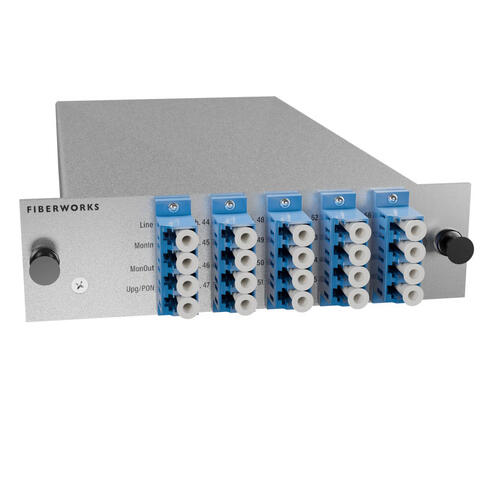

Dette kan gjøres enten innendørs eller utendørs i skjøtebokser, eller i en kombinasjon der man henter ut C-bånder i en skjøteboks og plaserer multiplekseren innendørs. Fiberworks har ulike produkter som passer perfekt til dette formålet:

Til disse multiplekserne bruker man da vanlige DWDM-transceivere som man bruker som et vanlig singelfiber / BiDi DWDM-system. Les mer om slike systemer her.

CWDM

Man kan også benytte CWDM sammen med PON på omtrent samme måte som DWDM. Da må man bare ta høyde for at enkelte CWDM-kanaler overlapper med bølgelengdene som GPON, XGS-PON og framtidige 25GS- og 50G-PON benytter:

• 1271 nm: Overlapper med XGS-PON upstream
• 1291 nm: Overlapper med GPON og 25GS-PON upstream
• 1311 og 1331 nm: Overlapper med GPON upstream
• 1351 nm: Overlapper med 25GS-PON og 50G-PON downstream
• 1491 nm: Overlapper med GPON downstream
• 1551 nm: Overlapper med RF overlay
• 1571 nm: Overlapper med XGS-PON downstream

Men da gjenstår fortsatt flere brukbare kanaler:

• 1371-1471 nm (6 kanaler)
• 1511 og 1531 nm
• 1591 og 1611 nm

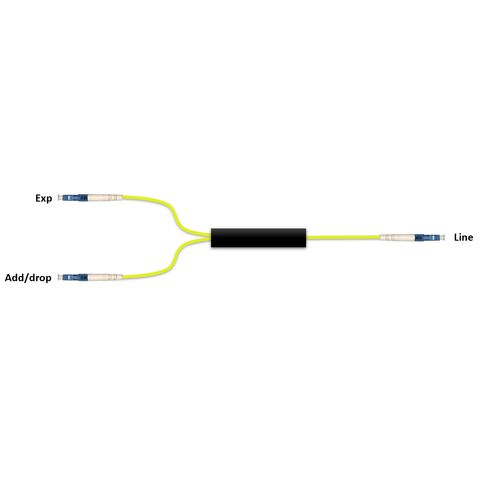

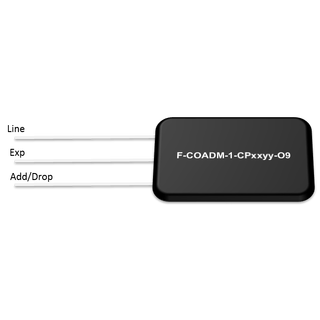

Her er noen aktuelle produkter for slike løsninger:
