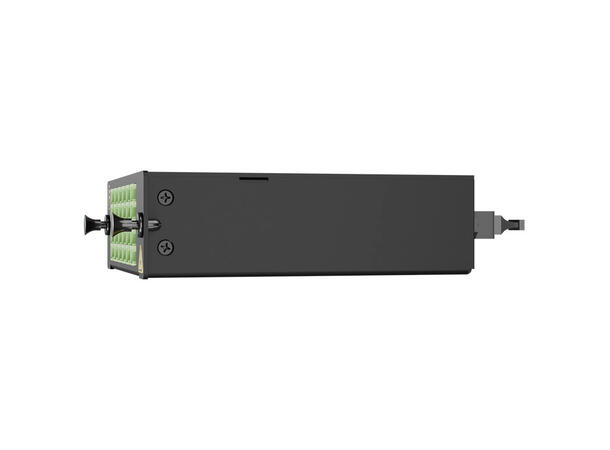

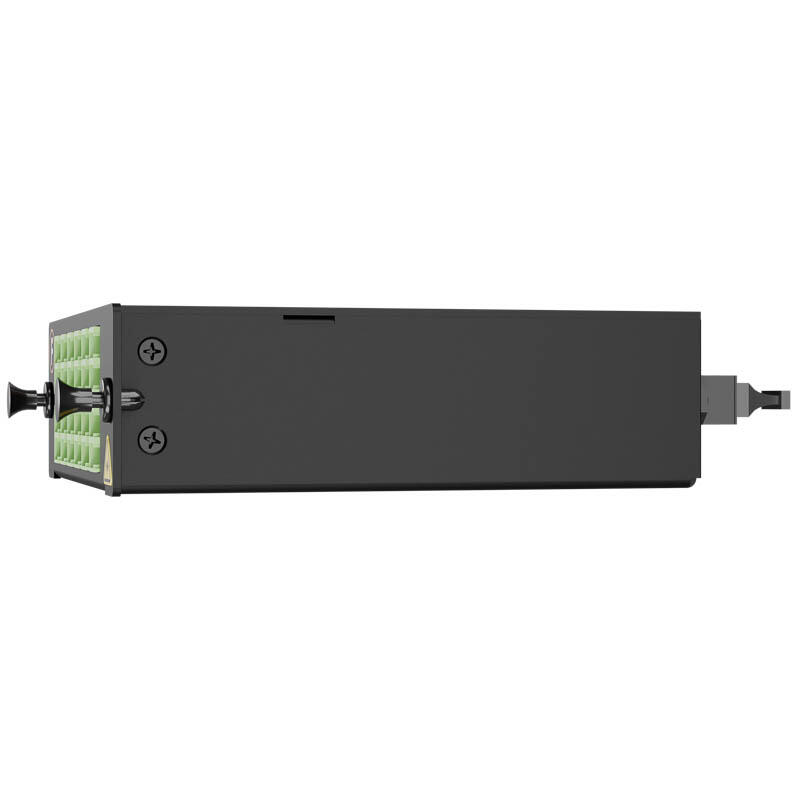

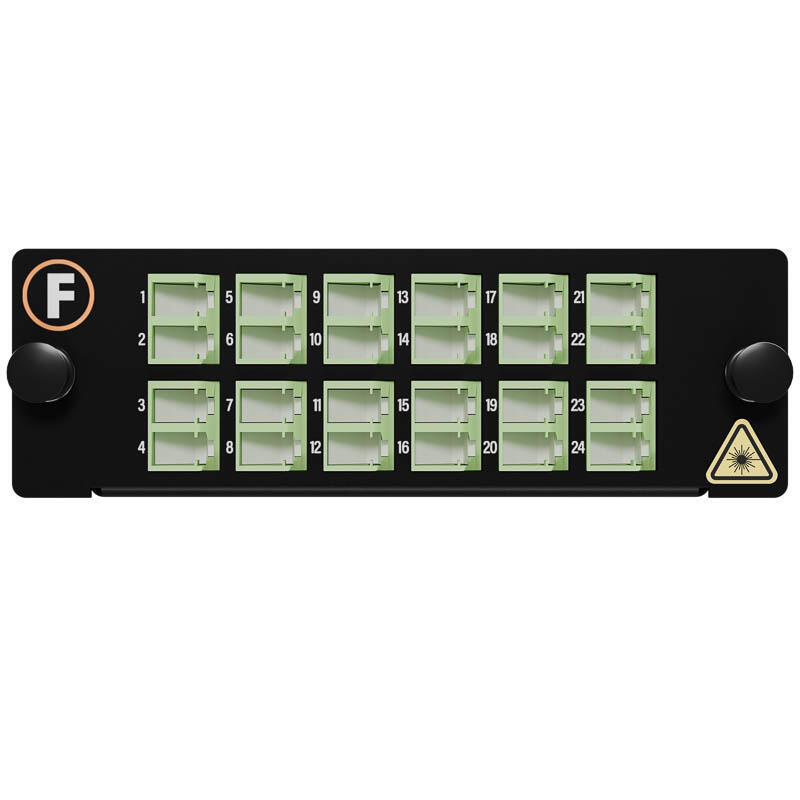

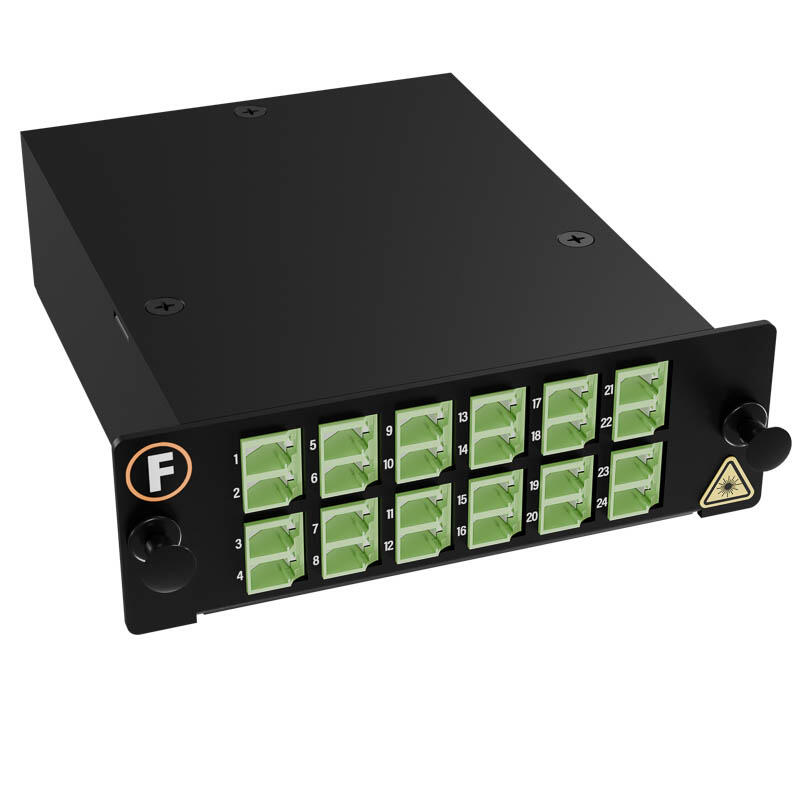

MPB4 innstikksmodul 1x Base-24, tilpasset MPB4 patch panel
SM 9/125 G.657.A1, 1x MPO/APC24(m) -24x LC/APC) Elite Polaritet-U1
I motsetning til metode/polaritet A, B og C som opprettholder polariteten ved å konfigurere spesifikke moduler, benytter polaritet U1 én type modul, én type MPO kabel og én type fibersnor gjennom hele systemet for å opprettholde polaritet. Kablingen i modulen appliseres slik at man unngår behovet for polaritets-spesifikke komponenter. Dette fører til færre komplikasjoner ved bestilling, lagerhold og installasjon.
Metode U1 krever moduler med polaritet U1, MPO kabler med polaritet B og fibersnorer med samme polaritet ("rett" eller "krysset"
) i hver ende av lenken.
KARAKTERISTKA:
- Konnektor møter IEC standard
- LC: IEC 61754-20
- MPO: IEC 61754-7

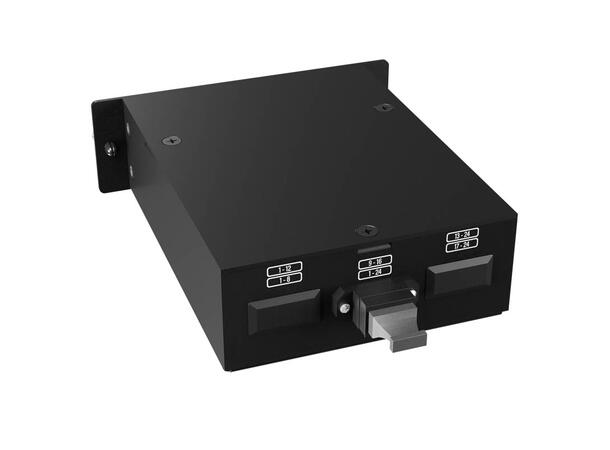

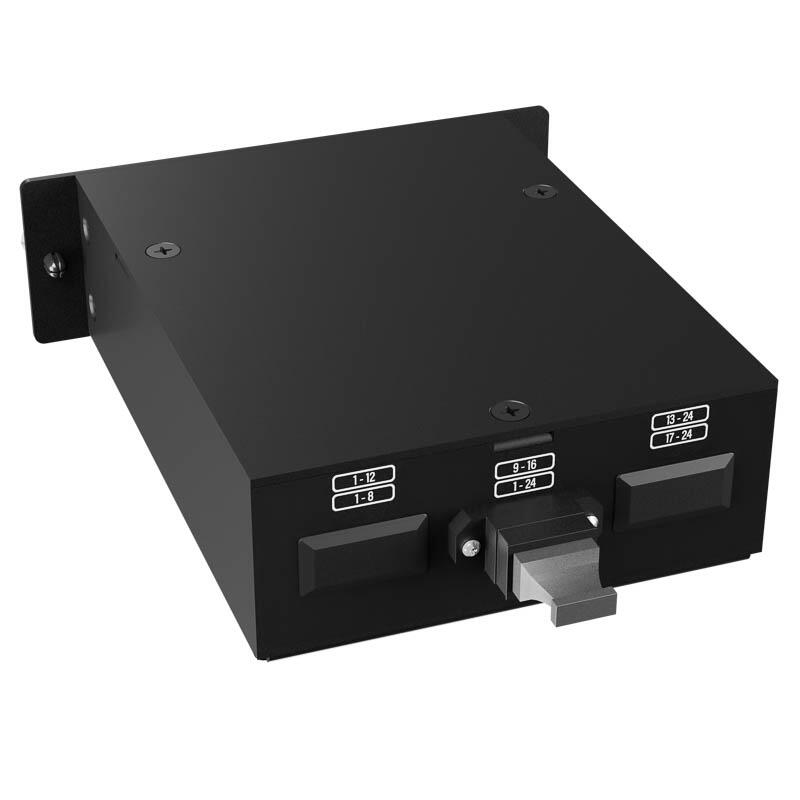

- Konnektor bak: 1x MPO/APC24 hann konnektor (med pinner)

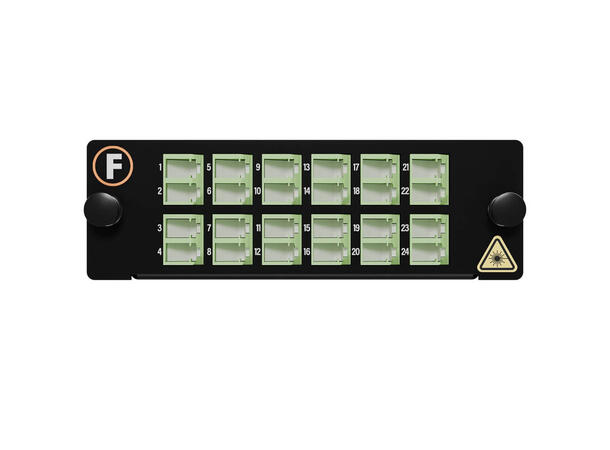

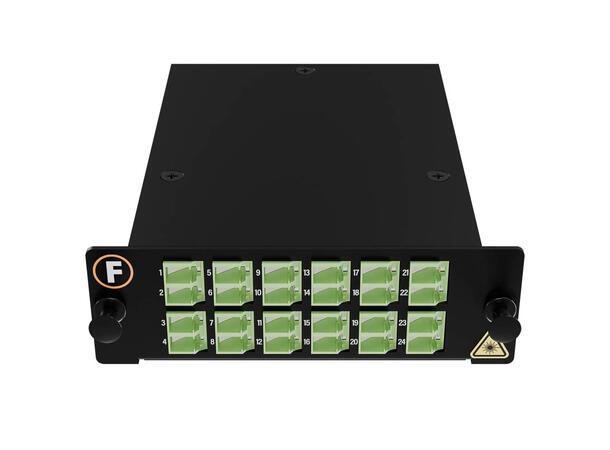

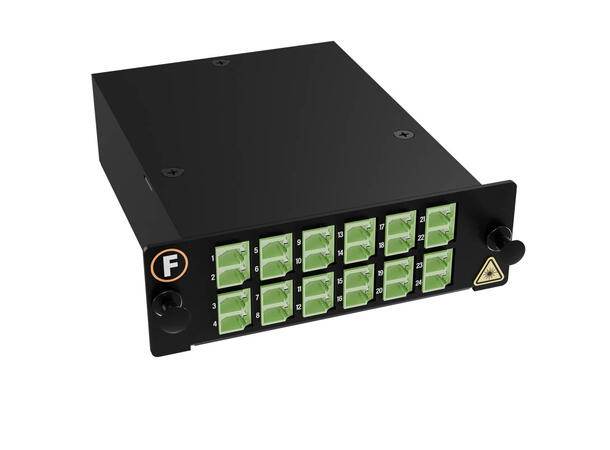

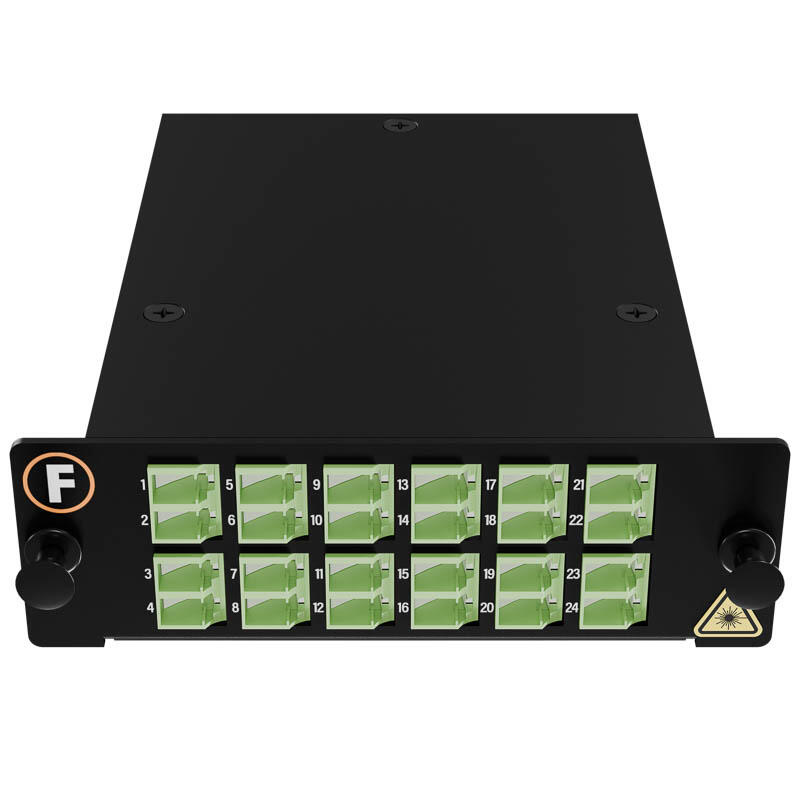

- Konnektor front: 24x LC/APC
- Konnektorens endeflategeometri møter eller overgår IEC og Telcordia standarder
- Lavt innstikkstap (IL) og reflektert effekt (RL)
- MPO/APC IL typ./maks: <0,18/<0,35dB
- MPO/APC RL typ./maks: -28/-25dB
- LC/APC IL typ./maks: <0,18/0,30dB
- LC/APC RL typ/maks: -63/-60dB
- 100% optisk og visuell test
- 100% interferometer test på MPO konnektoren
- Test rappoort medfølger hver modul
APPLIKASJONER:
- Høykapasitets kablingssystemer
-
Backbone nettverk
-
Datasenter, SAN-systemer etc.
-
10G/40G/100G/400G osv.
