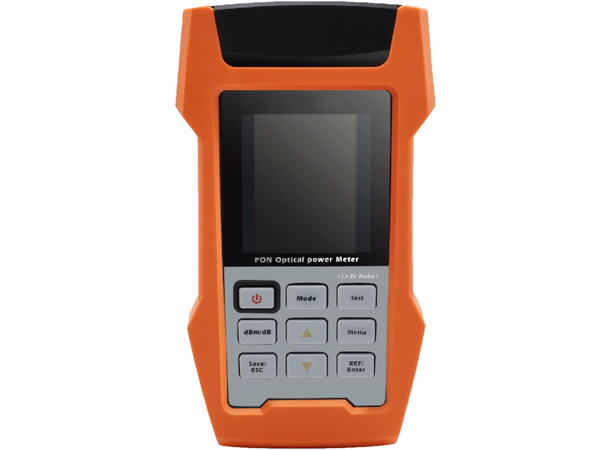

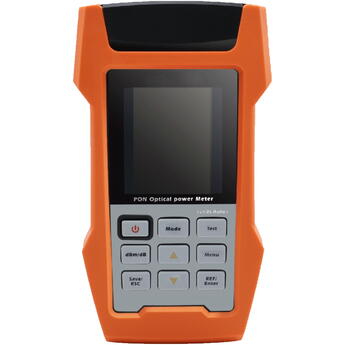

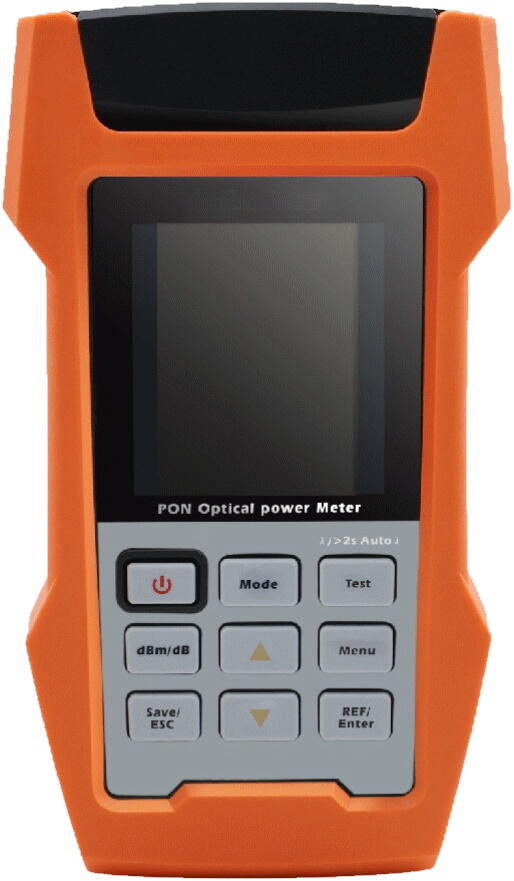

XGPON Optisk Effektmeter
- Kompatibel med GPON og XGS-PON
- Støtter også andre PON-varianter, se tabell nedenfor
- Pass-through modus for ONT/ONU verifisering
Test av innskuddstap
I tillegg til bruk for PON-innmåling, kan TM-FW-OPM-XGPON brukes til å måle innsettingstap (IL) av fibernettverk
på sentralkontoret, kombinert med en bærbar lyskilde eller PON-systemets OLT-port. TM-FW-OPM-XGPON og mobilapplikasjonen har en tapstestmodus for å ta en referanse for nøyaktig IL-måling av fiberen som testes.
Støttede PON-teknologier
| |
UPSTREAM(nm) |
DOWNSTREAM(nm) |
| BPON (ITU-T G983.3) |
1310 |
1490 |
| GPON (ITU-T G984.2) |
1310 |
1490 |
| 1G EPON (IEEE 802.3) |
1310 |
1490 |
| XG(S) -PON (ITU-T G987.2) |
1270 |
1578 |
| TWDM NG-PON2 (ITU-T G989.2) |
1524-1554 |
1596-1603 |
| 10G EPON (IEEE 802.3) |
1270 |
1577 |
| RF overlay |
|
1550 |
| RFoG (ANSI/SCTE 174 2010) |
1310 or 1610 |
1550 |
FTTX spesifikasjon
| |
|
Spektralt båndpass (nm) |
Optisk måleområde (dBm) |
Kalibrert bølgelengde (nm) |
Maksimal trygg optisk effekt (dBm) |
| ONT/ONU Upstream burst mode |
1270nm |
1260-1280 |
-10 ~ +10 |
1270 |
16 |
| 1310nm |
1290-1330 |
-35 ~ +8 |
1310 |
| 1524-1544nm |
1330-1630 b |
-10 ~ +10 |
1534 |
| 1550nm |
1330-1630 |
-10 ~ +10 |
1550 |
| 1610nm |
1330-1630 b |
-10 ~ +10 |
1610 |
| OLT Downstream |
1490nm |
1480-1500 |
-45 ~ +10 |
1490 |
17 |
| 1550nm |
1540-1560 |
-45 ~ +10 |
1550 |
27 |
| 1577-1578nm |
1573-1630 |
-45 ~ +10 |
1578 |
20 |
| 1596-1603nm |
1573-1630 |
-45 ~ +10 |
1600 |
| 1610nm |
1573-1630 |
-45 ~ +10 |
1610 |
Spesifikasjoner
| |
|
| ORL (dB) |
40-50 a. c. |
| Pass-through insertion loss |
1.5 a. |
| Power uncertainity (dB) |
0.5 a. d. |
| Konnektor type |
SC/APC |
| Oppløsning |
0.01 dB |
| Enheter |
dBm/dB/mW/nW (/mW/nW autoswitch) |
| VFL |
10mW, 2.5mm universal konnektor |
| Temperaturområde, lagring |
-20 / +70°C, <95% RH |
| Temperaturområde, drift |
-10 / +50°C, <95% RH |
| Vekt |
270 g |
| Dimensjoner |
38 x 95 x 168 mm |
a. Typisk verdi @23 3 SC/APC connector.
b. 1555nm +- 5nm er ekskludert fra det spektrale båndet for instrumentet
c. Ved kalibrerte bølgelengder
d. Ved inngangeffekt på 2dBm, CW.
Medfølgende utstyr
- Instrument
- Veske
- Kalibreringssertifikat
- AC/DC adapter
