400G-transceivere

Kravene til hastighet øker stadig, og de første svitsjene med 400G-porter har nå dukket opp.

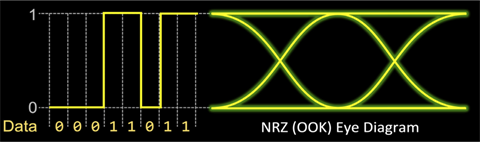

Ved hastigheter opp til 28 Gb/s er det vanlig å bruke NRZ-koding hvor man bare slår av og på laseren for å kode et bit til "0" eller "1":



NRZ

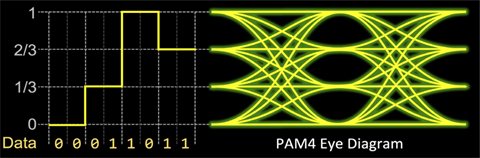

Men ved høyere hastigheter fungerer det ikke å bare presse inn enda flere slike bit per sekund. Da må man i stedet benytte fire nivåer på lysstyrken og kode to og to bit i samme symbol/tidsluke. Dette kalles PAM4 (Power Amplitude Modulation - 4 levels):



PAM4

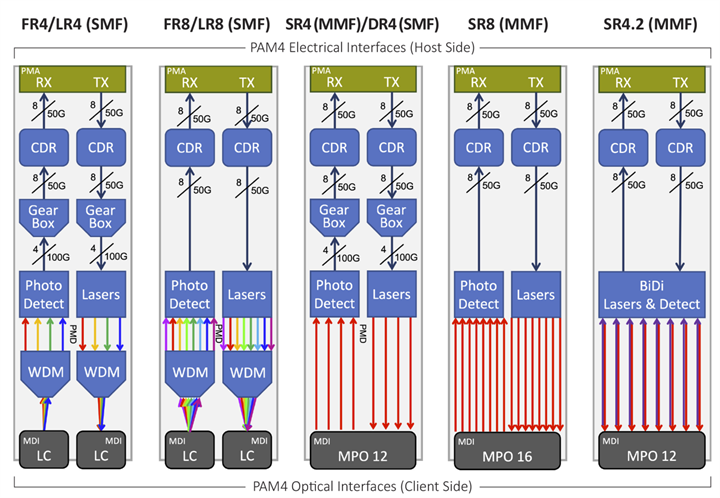

I tillegg deler man opp 400 Gb/s i 8 kanaler à 50 Gb/s i overgangen mellom svitsj og transceiver. Dette blir så enten sendt ut på fiberen som det samme eller så blir det samlet til 4 kanaler à 100 Gb/s. Disse kanalene sendes enten ut på hver sin fiber eller på hver sin bølgelengde:



400G-transceivere



Det er altså mange konkurrerende måter å gjøre dette på og tiden vil vise hvilke som skiller seg ut som de mest kostnadseffektive og populære.





Navn Rekkevidde Fibertype Ant. fiber Kanaler Modulasjon Standard
400GBASE-DR4500mSM84× 100GPAM4IEEE 802.3bs
400GBASE-FR82kmSM28× 50GPAM4
400GBASE-LR810kmSM28× 50GPAM4
400GBASE-SR8100mMM168× 50GPAM4IEEE P802.3cm
400GBASE-SR4.2100mMM88× 50GPAM4
400GBASE-ER840kmSM28× 50GPAM4IEEE P802.3cn
400GBASE-FR42kmSM24× 100GPAM4100G Lambda MSA
400GBASE-LR410kmSM24× 100GPAM4
