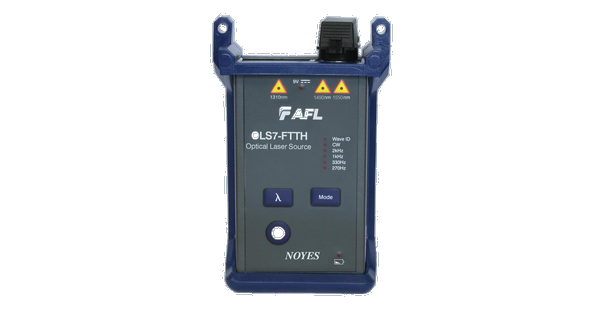

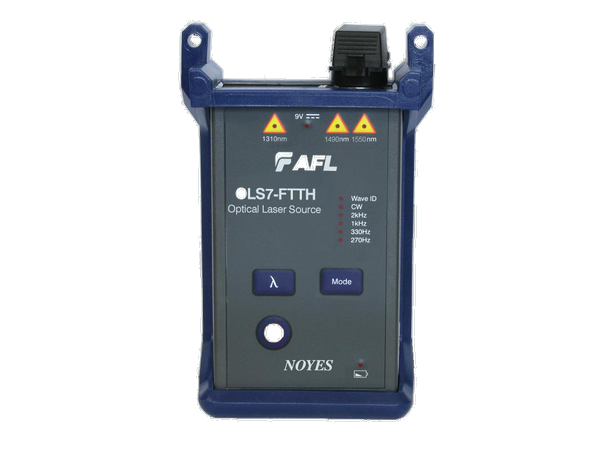

OLS7 Optisk Lyskilde
Egenskaper
- Robust og pålitelig
- WaveID tester inntil tre samtidige bølgelengder for å korte ned testtid
- Feltutbyttbart grensesnitt for best fleksibilitet
- God batteritid med AA batterier
Bruksområder
- OLS7-3 Trippel bølgelengde for single-mode nettverk, Telecom, CATV og lignende.
Optiske spesifikasjoner
| Modell |
OLS7-3 |
| Lyskilde bølgelengder |
1310, 1550, 1625 nm |
| Spektral bredde | 5/5/2 nm |
| Lyskilde type |
Laser |
| Sikkerhetsklasse | Class I FDA 21 CFR 1040.10 and 1040.11, IEC 60825-1: 2007-03 |
| Optisk utgangseffekt |
-5 dBm (typisk, 9/125 fiber) |
| Stabilitet |
± 0.05 dB/1 time (etter 15 minutter oppvarming) ± 0.1 dB/8 timer (etter 15 minutter oppvarming) |
| Wave ID transmit |
Ja |
| Tone frekvens | 270 Hz, 330 Hz, 1 kHz, 2 kHz |
Generelle spesifikasjoner
| Strømforsyning |
2 x AA batterier, kan bruke standard mini-strømadapter |
| Adapter hette |
Bestilles med en av: 1.25 mm Universal, 2.5 mm Universal, FC, SC, ST, LC. Andre grensesnitt er tilgjengelige. |
| Driftstid batteri |
72 timer typisk / 40 timer minimum |
| Temperatur drift |
-10 °C to 50 °C, 95 % RH (Ikke-kondenserende) |
| Temperatur lagring |
-30 °C to 60 °C, 95 % RH (Ikke-kondenserende) |
| Størrelse (H x B x D) |
14.0 x 8.1 x 3.8 cm (5.5 x 3.2 x 1.5 in) |
| Vekt |
0.29 kg (0.58 lb) |
OLS series order information
Modell
|
Lyskilde bølgelengder (nm)
|
Porter
|
Lyskilde typeA
|
Ut effekt(nominell, dBm)
|
Stabilitet
|
Wave ID
|
Tilgengelige konnektorer
|
Strøm
|
850
|
1300
|
1310
|
1490
|
1550
|
1625
|
OLS1-DUAL
|
X
|
X
|
|
|
|
|
1
|
LED
|
-20
|
± 0.1 dB/8 timer
|
X
|
FC, SC, ST, LC
|
(2) AA, AC
|
OLS2-DUAL
|
|
|
X
|
|
X
|
|
1
|
Laser
|
0B
|
± 0.5 dB/1 time
|
X
|
FC, SC, ST, LC
|
(2) AA, AC
|
OLS4
|
X
|
X
|
X
|
|
X
|
|
2
|
LED, Laser
|
-20 @850 &1300 nm
0 @1310 & 1550 nm
|
± 0.5 dB/1 time
|
X
|
FC, SC, ST, LC
|
(2) AA, AC
|
OLS7-3
|
|
|
X
|
|
X
|
X
|
1
|
Laser
|
-5
|
± 0.5 dB/1 time
|
X
|
FC, SC, ST, LC
|
(2) AA, AC
|
OLS7-FTTH
|
|
|
X
|
X
|
X
|
|
1
|
Laser
|
-5
|
± 0.5 dB/1 time
|
X
|
FC, SC, ST, LC
|
(2) AA
|
CCS1-MM
|
X
|
X
|
|
|
|
|
1
|
LED
|
-20
|
± 0.1 dB/1 time
|
|
SC
|
(2) AA
|
CSS1-SM
|
|
|
X
|
|
x
|
|
1
|
Laser
|
+
|
± 0.5 dB/1 time
|
|
FC, SC, ST, LC
|
(2) AA
|
Notes:
a. Safety: Class I FDA 21 CFR 1040.10 and 1040.11, IEC 60825-1: 2007-03.
b. Justerbar 2dB
